地下污水井在線監測訂制方案:

一、項目概述

地下污水井水質中的COD、氨氮、PH、DO、濁度、流量等多參數測量因子進行在線監測，通過無線遠傳的方式把數據傳回控制中心，經過控制中心的數據平臺實時監測，發布預警信息。

二、項目情況

l監測地下污水井水質的COD、氨氮、PH、DO、液位、濁度、流量等多項測量因子；

l最大程度利用現有的水渠及觀察井位置安裝；

l安裝現場優先考慮鋰電池供電或者太陽能供電；

l傳感器采用沉入式安裝方法，需要安裝支架固定傳感器；

l無線遠傳終端需要安裝在保護箱內并通過數據發射模塊把測量數據遠傳到監控中心；

l監控中心能24小時在線監測數據，能實施查詢。

三、設計方案

1、系統組成

數據采集傳感器，無線遠傳終端（RTU）及數據監測軟件平臺三部分組成：

現場傳感器：主要包括COD、氨氮、PH、DO、電導率、濁度、流量等測量因子的現場數據采集；

無線遠傳終端（RTU）：采用中國移動的4G/GPRS網絡，無需中繼，即可用于無線遠程傳輸，加上它屬于雙向通信，可方便地實施遠程控制，所以組網十分靈活

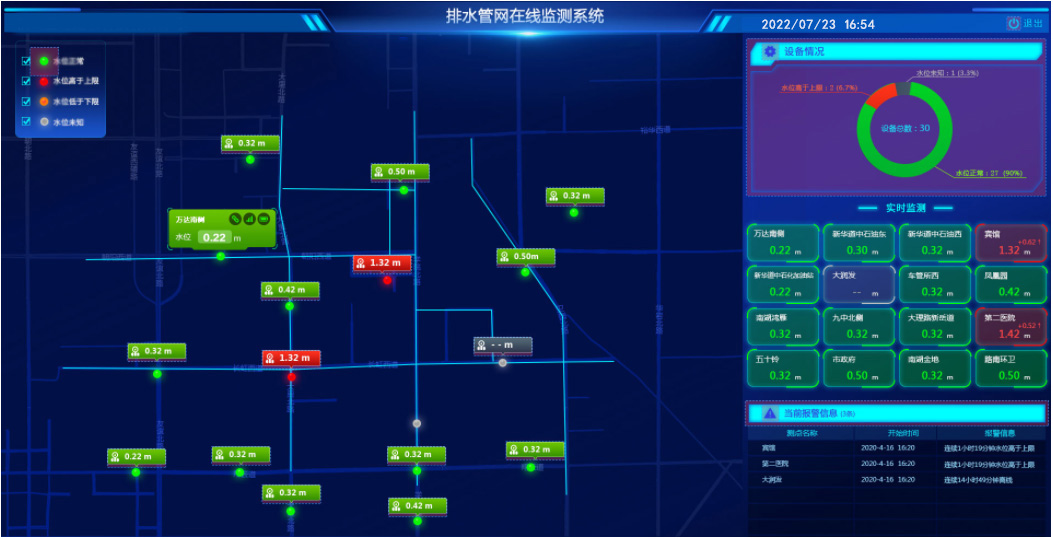

數據監測軟件平臺：對管道內水質、液位、流量等信息進行實時監測，確保數據的準確性和時效性，通過無線網絡把采集的水質參數傳送到控制中視頻實時監測水質變化，為環保決策提供依據。

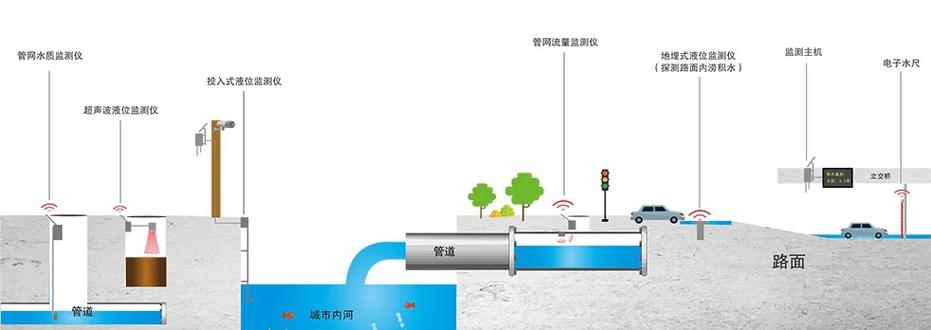

2、安裝位置

測量點布置原則：地下污水井的底部及管道內；

3、安裝說明

      地下污水井水質中的PH、DO、電導率、濁度、流量等五參數測量因子進行在線監測，采集水中的五參數因子的數值并通過485信號，發送數據數據采集模塊，再通過數據發送模塊無線傳送到數據監測中心服務器，并顯示所有監測數據、實時報警。

四、現場采集設備

多參數轉換器：

1． 測量范圍：

    COD:0～400mg/L

    氨氮：0～100mg/L

    PH：0～14 PH，

   DO: 0～20mg/L

   電導：0～30ms/cm,

   濁度：0～400NTU

2． 分 辨 率：0.01mg/L0.01PH/0.01mg/L0.01us/cm，,0.01NTU，

3． PH標準液：4.01/6.86/9.18

4． 溫度補償：0-99.9℃(PH)

5. 工作條件：環境溫度為0-60℃,相對濕度≤90%

6． 輸入阻抗：≥1×10¹²Ω

7． 輸   出:   RS485

8． 工作電壓：12VDC
