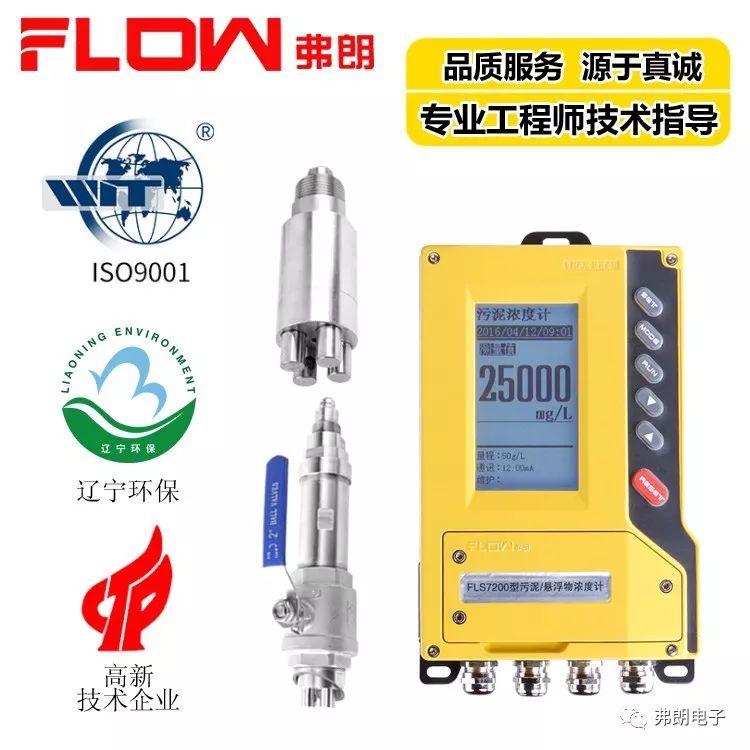

污泥濃度計-您最得力的計量幫手

產品概述

     采用弗朗自主研發的紅外180度對射的光束技術，利用紅外補償?shù)燃夹g(shù)手段；LCD超大屏幕視窗設計，全中文的操作界面；新增加了按鍵式的一鍵還原的人性化設計，采用獨家的遠程操作及監控系統；專利技術的鑄鋁機殼而開發出的污泥濃度計。滿足了不同用戶的需求。

產品特點

• 自主研發的紅外180度對射的光束技術；

• 超大屏幕的LCD液晶顯示，全中文菜單操作；

• 新穎的按鍵式的一鍵還原設計，獨有的按鍵式操作；

• 電磁兼容性(EMC/RFI)設計；

• 優化的智能信號自適應處理系統。

• 全新的遠程操作及監控系統。

• 獨家專利技術的鑄鋁機殼，抗干擾能力極強。

• 新一代的防雷功能模塊設計。

• 信號傳輸功能模塊的保護設計；

• 新增英文操作界面更適合國外客戶操作。

應用領域

• 市政污水處理廠  進水口、出水口、曝氣池、回流污泥、 初沉池、濃縮池、污泥脫水等

• 自來水廠的  沉淀池     造紙廠    紙漿濃度

• 洗煤廠    沉淀池

• 各鐵路、廠礦企業的水處理站等；

• 各高校的實驗場所及海產養殖場所。

技術參數

儀表安裝

一.變送器安裝

在選擇變送器安裝位置時，需要遵循如下原則：

1、特別注意避免變送器受陽光直射；

2、避免變送器受到過多震動；

3、如果情況允許，應將變送器安裝于稍稍高于操作者平視水平的位置，這樣將會有利于操作者可以非常舒服地瀏覽前部面板和進行控制操作；

4、為變送器箱體的開啟和維護留出足夠的空間；

5、如果變送器安裝于室外，必須做儀表箱保護變送器，以免變送器受到損傷。

6、變送器周邊不能有大型電機或變頻設備，以免干擾信號影響儀表正常使用。

二：變送器及儀表箱尺寸

1、變送器尺寸及安裝背板示意圖如下：

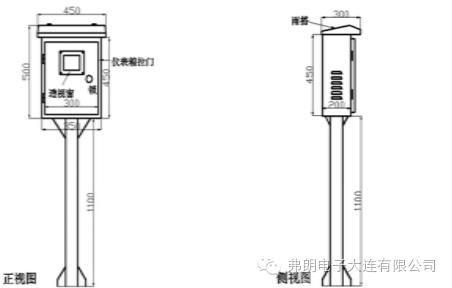

2、儀表箱建議尺寸圖如下：

本儀表為壁掛式安裝，背板為儀表箱內固定在儀表箱后殼上的用于懸掛儀表的板材。儀表固定時，先按照背板圖在背板上開孔，將儀表掛在背板上，然后再將背板固定在儀表箱內。

窗口尺寸：寬=70mm

    長=120mm

三：傳感器的安裝

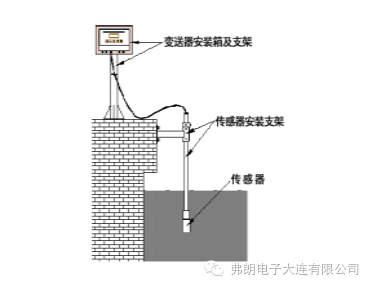

傳感器的安裝方式為浸沒式（沉入式）。浸沒式安裝方式是指把傳感器通過安裝支架浸入池中或罐中的安裝方式。適合于污水處理廠出水口等場合。

浸沒式安裝時，傳感器一定要安裝在安裝支架上，傳感器與支架通過螺紋連接，螺紋處纏繞生料帶，傳感器電纜線從支架管內穿出，連接變送器。不能用傳感器的電纜將傳感器懸掛在水中。不使用安裝支架會導致傳感器電纜線長時間浸泡于水中，會影響測量的準確性甚至大大減少傳感器使用壽命。

1.傳感器安裝要求：

a、應將傳感器安裝在恰當?shù)墓に囄恢靡员ＷC獲得具有代表性的測量結果，且安裝位置應該便于操作者進行取樣操作，傳感器和取樣點之間的距離推薦最大值不超過1.5m，傳感器與池壁的距離不小于20cm.

b、傳感器應浸沒至水面下不小于70cm的深度，并避免陽光直射。

c、在連接傳感器與安裝管時，請旋轉連接桿而不要旋轉傳感器，否則傳感器的電纜有     可能損壞。為防止密封不嚴，導致管內進雨水，請在安裝管的螺紋連接處纏繞好生料帶。

d、防止安裝管太短，導致水位下降到最低處時將傳感器露出水面。

e、安裝管材料的選擇要考慮到現場流體的濃度和特殊性質，以防腐蝕老化現象導致安裝管斷裂。

如果用戶不采用廠家配套的安裝支架，請參考如圖所示的浸沒式傳感器尺寸，自行設計安裝支架（傳感器螺紋尺寸NPT 1）。
